Administrasjon av skygge

Avhengig av tidspunkt og bygningens plassering vil skyggene forflytte seg og påvirke graden av sollys på hvert rom. Takket være Somfys løsning for Shadow management vil hver solskjermingsenhet kunne kontrolleres individuelt eller gruppert i soner, slik at du kan garantere høyest mulig komfort for brukerne.

Driftsprinsipp

Funksjonen Administrasjon av skygge lar deg lar deg stille inn best mulig standard solfunksjoner, som Sun tracking, ved å aktivere eller deaktivere solskjermingen etter som skyggene faller på vinduer eller deler av bygningen.

Hvordan fungerer det?

Somfys skyggeadministrasjon er basert på 3D-modellering av bygningen som utvikles under oppstarten og som tar hensyn til følgende faktorer:

  • Bygningens arkitektur
  • Bygningen geografiske plassering
  • Antall vinduer og plasseringen av disse
  • Plassering av nabobygninger
  • Solens bane i forhold til bygningen

Denne informasjonen samles og lagres i en database som deretter integreres i prosjektet og kobles til den eksisterende installasjonen.

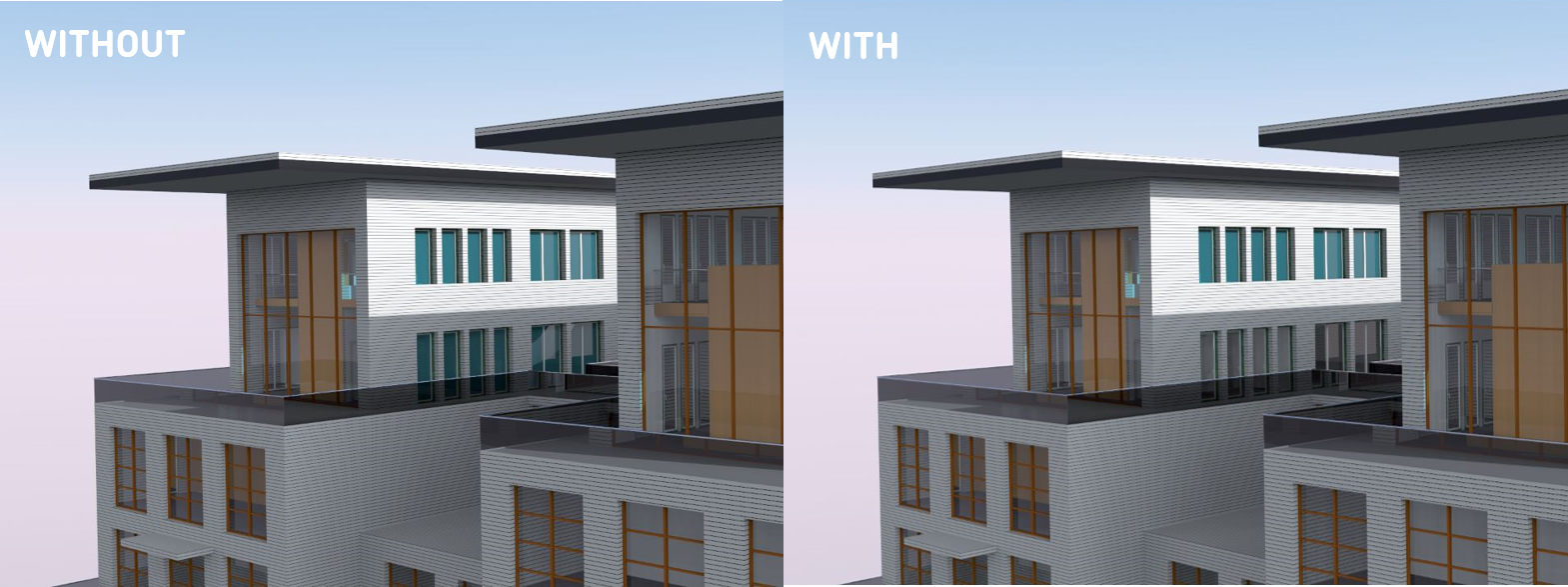

Skyggeadministrasjonen vil bruke denne informasjonen til å analysere skyggenes utvikling fra et vindu (en sone) til et annet ved hjelp av én solsensor per fasade som er plassert i en mast på bygningens tak.

Skyggen fra omliggende bygninger eller værendringer håndteres i sanntid.

Dette gjør at kun de vinduene (sonene) som ligger i solen har solskjermingen nede.

Fordeler

  • Bedre visuell komfort for brukerne
  • Optimering av standard solcellefunksjoner
  • Redusert bruk av kunstig belysning gir energisparing
  • Kontroll på vindus- eller sonenivå

Teknisk beskrivelse

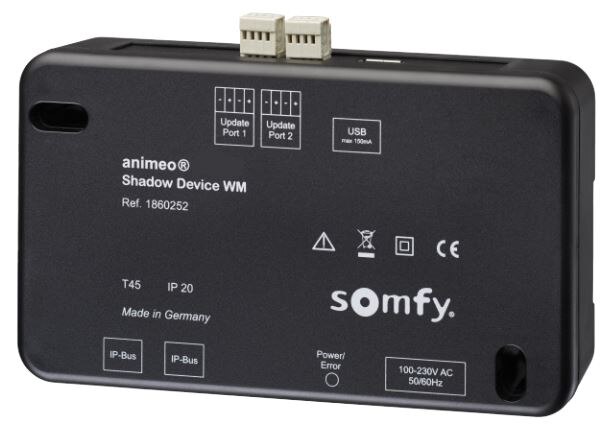

Systemet for skyggeadministrasjon er installert på en skyggeenhet koblet til et BMS/SD (Building Management System).

Administrasjonen av denne funksjonen er avhengig av en forhåndsdefinert fysisk plassering av hvert vindu / hver sone, som utgjør en del av informasjonen som hentes fra databasen. Listen over plassering av vinduer / soner leveres av Somfy på bakgrunn av bygningstegningene som kunden kommer med. Integrasjonen skjer på bakgrunn av denne databasen som også gir kontroll over det fysiske installasjonsnettverket.

Dokumenter som trengs for å levere denne løsningen:

På planleggingsstadiet:

  • Plantegninger (PDF)
  • 3D-skisse av bygningen (SKP / RVT / DXF)

Under gjennomføringen:

  • Digital 3D-modellering (RVT / SKP)
  • Gjennomføringsplan (DWG / DXF)
